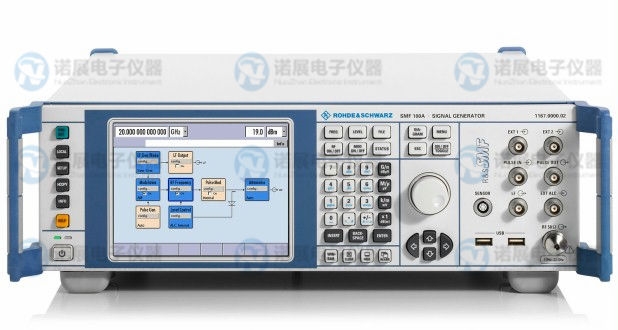

R&S SMF100A 微波信號發生器

提供R&S SMF100A 微波信號發生器一站式綜合服務，專業高效！

R&S SMF100A 微波信號發生器

信號發生的重新定義

信號質量、速度和靈活性– 這些是微波信號發生器的關鍵性能。為了滿足極高要求，我們對R&S SMF100A 微波信號發生器進行了全面重新設計與開發。制造出了這一款擁有最新技術的一流微波信號發生器，并樹立了新的儀器標準。它覆蓋了研發、生產、服務、維護和維修等眾多應用領域。

主要特點
? 最大頻率范圍100 kHz 至43.5 GHz
? 極佳的單邊帶相位噪聲，典型值為-120 dBc（10 GHz載波頻率；10 kHz 載波偏移）
? 極高的輸出功率，典型值為+25 dBm
? 適用于所有領域
o 研發
o 生產
o 服務、維護及維修
? 可通過GPIB、以太網或USB 進行遠程控制
? 創新的方框圖操作形式

優異的信號質量
? 極低的單邊帶相位噪聲：典型值-120 dBc
（10 GHz載波頻率；10 kHz 載波偏移；1 Hz 測量帶寬）
? 極低的寬帶噪聲：典型值<-148 dBc（10 GHz 載波頻率）
（>10 MHz 載波偏移；1 Hz 測量帶寬；+10 dBm 輸出功率）
? 極低的諧波：典型值<-55 dBc（10 GHz載波頻率）（+10 dBm輸出功率）
? 高非諧波抑制：典型值<-62 dBc（10 GHz載波頻率）
（>3 kHz 載波偏移；+10 dBm 輸出功率）

適合各種用途
? 頻率范圍100 kHz 至43.5 GHz
? 頻率、電平和低頻掃描
? AM、寬帶FM/φM、脈沖調制
? 兩個高達10 MHz 的多功能發生器
? 連接R&S NRP-Zx 功率傳感器后可用于標量網絡分析

適合在生產中使用
? 在整個電平和頻率范圍內具有非常短的電平與頻率建立時間：
<4 ms（頻率），<3 ms（電平），典型值<750 μs（列表模式；頻率和電平）
? 極高的輸出功率，典型值達到+25 dBm
? 突出的絕對電平準確度和電平重復性
? 具有用于遠程控制的多種接口
? 在機架中的空間要求較低：僅三個高度單位

航空和國防應用
? 性能優異的可選脈沖調制器：
>80 dB 開關比
<10 ns 上升/下降時間
<20 ns 脈沖寬度
? 可選的脈沖發生器
? 滿足高安全要求的可選小型移動閃盤（CF card）
? 脈沖發生器可針對雷達測試需要生成脈沖串（R&S SMF-K27 選件），即脈沖之間具有不同寬度與間隔的一系列脈沖的組合

功率分析

使用R&S NRP-Zx 功率傳感器進行標量網絡分析

在沒有頻譜或網絡分析儀的情況下，可通過帶有R&S SMF-K28 功率分析選件的R&S SMF100A 微波信號發生器和一個R&S NRP-Zx 功率傳感器來進行標量網絡分析。比如可以測量帶通濾波器的通帶特性。

用戶自定義的外部頻率響應校正

功率放大器等被測設備（DUT）總具有一定的頻率響應。在此情況下，信號發生器需要對頻率響應進行補償。R&S SMF100A 專門針對這一應用提供了用戶校正功能。對于一個需要校正的已知頻率響應，可以輸入作為頻率函數的電平校正值。在這些頻率點之間將進行校正值的自動插補。

為了將此過程簡化，只需按一個按鈕之后，R&S SMF100A 也可通過使用外部R&S 功率傳感器自動校正電平，并給出校正值。

靈活的脈沖串

為了生成更為復雜的脈沖，R&S SMF100A 基于它的脈沖調制器和脈沖發生器、并使用R&S SMF-K27 脈沖串選件便能夠提供一個全新的功能。與單脈沖或雙脈沖不同，“脈沖串”是各種不同脈沖的組合，它們可以是周期或非周期脈沖組。通過內置的可選脈沖發生器，便可以生成這些通常用于雷達應用的“脈沖串”。脈沖寬度和脈沖暫停時間可分別針對每個脈沖單獨設置。這樣就可以生成交錯脈沖，或?qū)⒍秳討?yīng)用于脈沖寬度及脈沖暫停時間。

與ARB 解決方案不同，這種方法的最大優點是脈沖調制器的開/關比、上升和下降時間等性能要好得多。

直觀操作
? 具有直觀的操作界面，圖形化顯示信號流圖（方框圖）
? 可通過儀器上的旋鈕或使用USB 鼠標進行操作
? VGA 彩色顯示屏，分辨率為640 x 480 像素

多種接口
? 通過GPIB、以太網或USB 進行遠程控制
? 用于鍵盤、鼠標和閃盤的USB 接口
? 精確測量功率用R&S NRP-Zx 功率傳感器的連接器
? 通過遠程操作工具（如VNC）進行控制

維修/校準R&S SMF100A 微波信號發生器

專業為您快速解決R&S SMF100A 微波信號發生器各種疑難雜癥，恢復正常使用！
